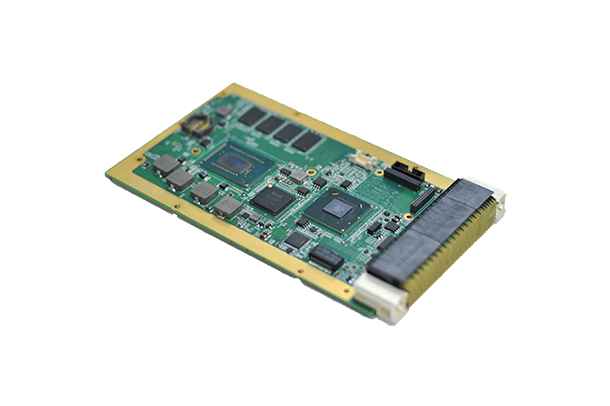

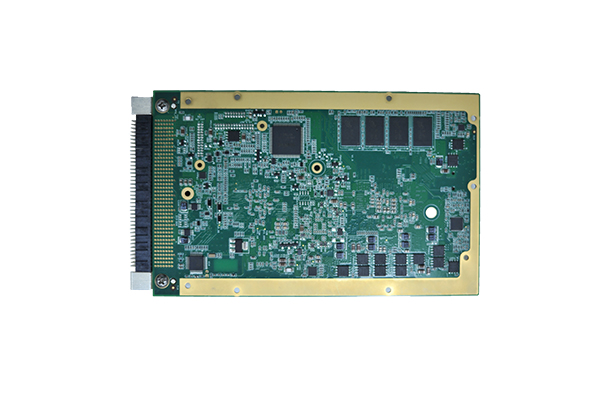

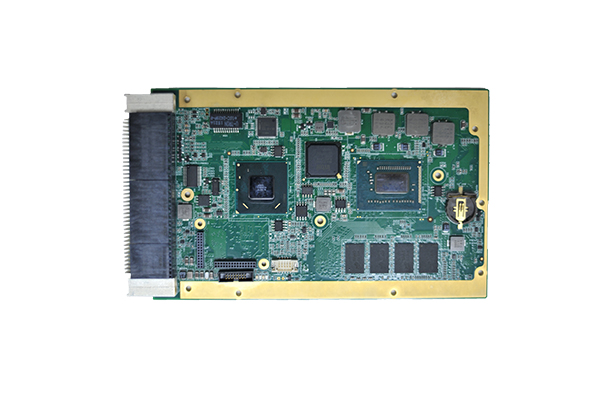

是基于Intel Core i7-3517UE处理器的3U VPX加固型零槽控制器，表贴4G内存颗粒，为用户提供SerDes、SATA、USB2.0、UART、PCIE(X8)等接口和总线，同时板载机箱管理模块，具备电源和整机管理控制功能。
本产品采用VITA48.2的加固导冷结构，整体结构紧凑，抗振动性好，可靠性高，能完全胜任各种现场复杂处理工作，适合于通信、工业控制、轨道交通等领域。
特点
Intel Core i7-3517UE处理器(4MB、二级缓存)
表贴4GB-DDR3-1600内存
2路1000Mbase-kx的SerDes接口
具有PCIE(X8)高速总线
VITA48.2的3U VPX结构，加固导冷
具备电源和整机管理控制功能
软件支持
Windows XP
Centos6.2
Linux
网络安全
信号处理
工业现场
交通控制
通信设备
CPU | Intel Core 3nd i7-3517UE，1.7GHz |
外部总线 | VPX PCIE(X8) |
内存 | 4GB-DDR3 |
外围接口 | 1 个VGA显示接口（最大分辨率：2048x1536） 2 个SATA2.0接口 2 路1000Mbase-kx的SerDes接口 1 路10/100/1000Mbps自适应以太网口 3路RS232，三线制 4 路Host USB2.0接口 1 路音频输出Line_OUT和Mic输入 1 路PCIE(X8)总线 1 组机箱管理模块接口 |
其它 | 指示灯；RTC时钟；看门狗 |
功耗 | 典型功耗：23W@5V |
湿度 | 工作：10%～90% 存储：5%～95% |
温度 | 工作：-40℃～+70℃ 存储：-55℃～+85℃ |
冲击 | 20G |
振动 | 5-500Hz随机 |
尺寸 | 100mm x160mm x13mm |
订货信息
5006-3517-1740x | Intel i7-3517UE，1.7GHz，4GB DDR3 |
x | A:0℃～+50℃B:-25℃～+60℃C:-40℃～+70℃ |

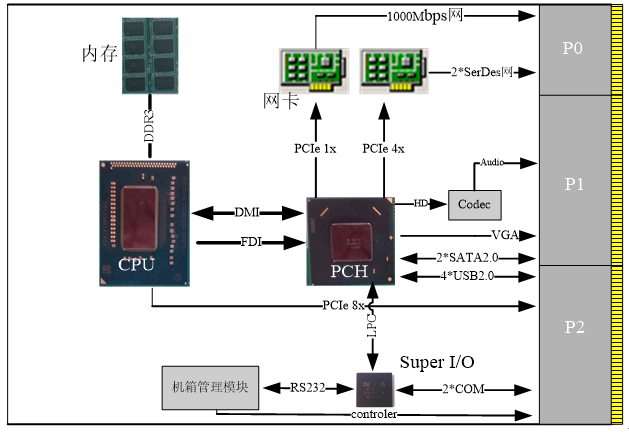

系统功能框图
