CPB0073 为 3U 8HP 标准CPCI零槽控制器，该控制器以Intel第三代酷睿i7-3555LE处理器为核心，睿频频率高达3.2GHz，表贴4G DDR3内存，拥有PCI和PCIE高速通信总线，同时提供了SATA、USB、串口、以太网口等多种通讯接口，功能丰富。
本产品采用SMT设计，结构紧凑，可靠性高，卓越的控制、通信性能，可应用于通信、交通控制、石油石化等领域。
CPB0073
为 3U 8HP 标准CPCI零槽控制器，该控制器以Intel第三代酷睿i7-3555LE处理器为核心，睿频频率高达3.2GHz，表贴
本产品采用SMT设计，结构紧凑，可靠性高，卓越的控制、通信性能，可应用于通信、交通控制、石油石化等领域。
特点
3U/8HP 标准CPCI控制器
Intel i7-3555LE CPU（主频2.5GHz）
集成图形核心HD Graphics 4000
表贴4GB-DDR3内存，64bit、双通道
提供多达8路标准USB2.0接口
具备5路标准RS232串口
浮点和矢量运算性能强，可靠性高
软件支持
WindowsXP
Windows 7
Linux
通信设备
工业现场
交通控制
信号处理
石油石化
CPU | Intel i7-3555LE, 主频2.5GHz，睿频3.2GHz |
外部总线 | 32bit/33MHz，PCI总线，支持7槽设备， |
内存 | 4GB-DDR3 SDRAM 1600MHz，双通道 |
外围接口 | 2 路10/100/1000Base-T网口（后出） 2 路SATA2.0接口（其中1路板载2.5英寸硬盘接口） 4 路三线制RS232串口（后出） 1 路全信号RS232串口（后出） 8 路USB2.0接口（其中2路前出） 4 路GPIO接口（后出） 1 路PCIE(x1)（后出） 1 路VGA，最大分辨率2048 x 1536，前、后出同显 1 路PS/2键盘、鼠标接口 |
其它 | 指示灯；看门狗；温度传感器；RTC实时时钟 |
功耗 | 典型功耗:30W@5V |
湿度 | 工作：10%～90% 存储：5%～95% |
温度 | 工作：分为A、B、C三档，详见订货信息 存储：-55℃～+85℃ |
冲击 | 20G |
振动 | 5Hz～500Hz随机 |
尺寸 | 3U 8HP，160mm x 100mm x 40.6mm |
订货信息
0073-3555-2540x | Intel i7-3555,2.5GHz,4GB DDR3 |
x | A:0℃～+50℃ B:-25℃～+60℃ C:-40℃～+70℃ |

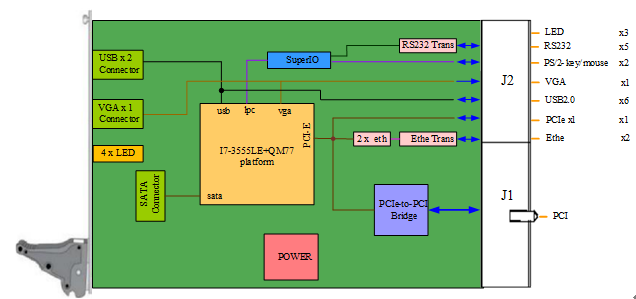

系统功能框图
