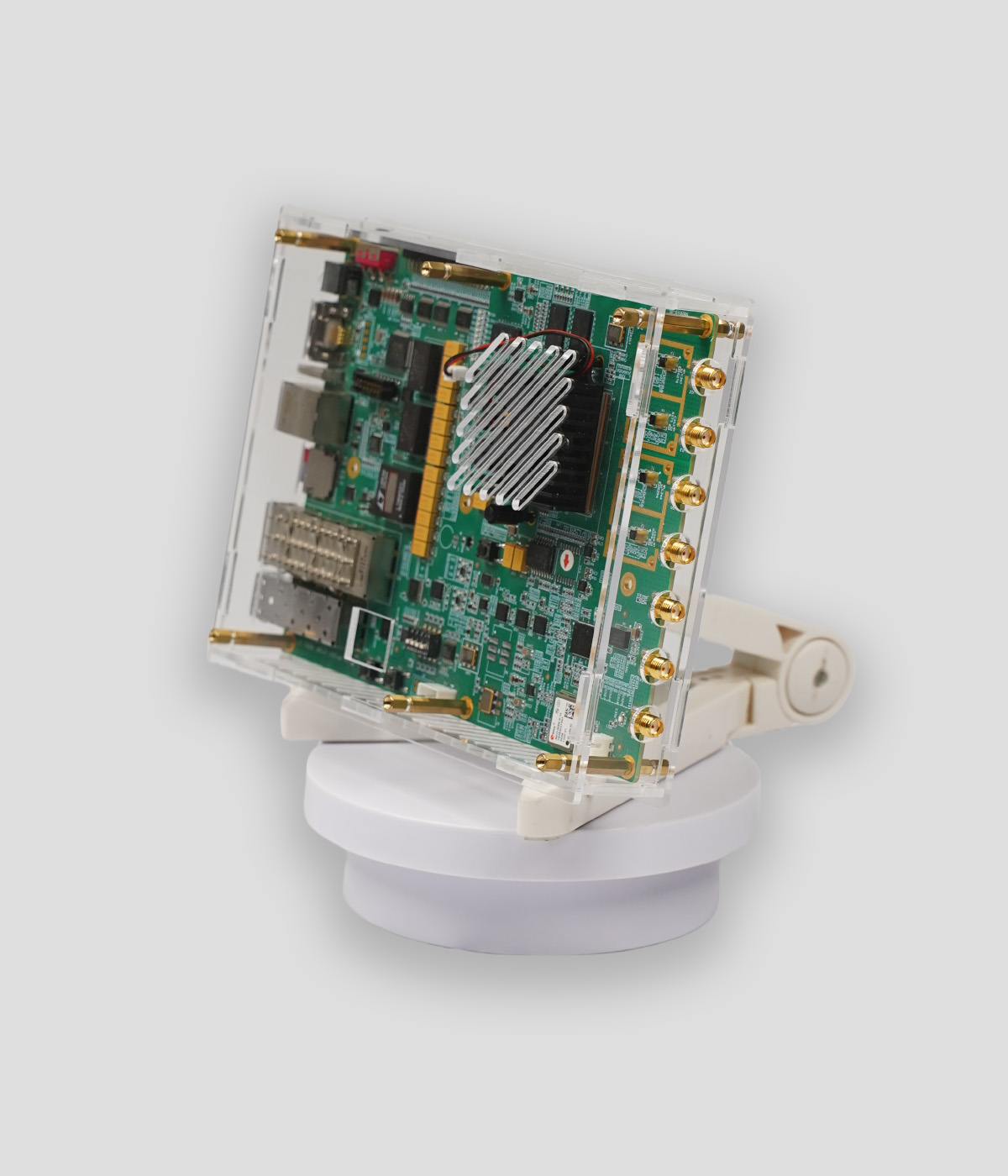

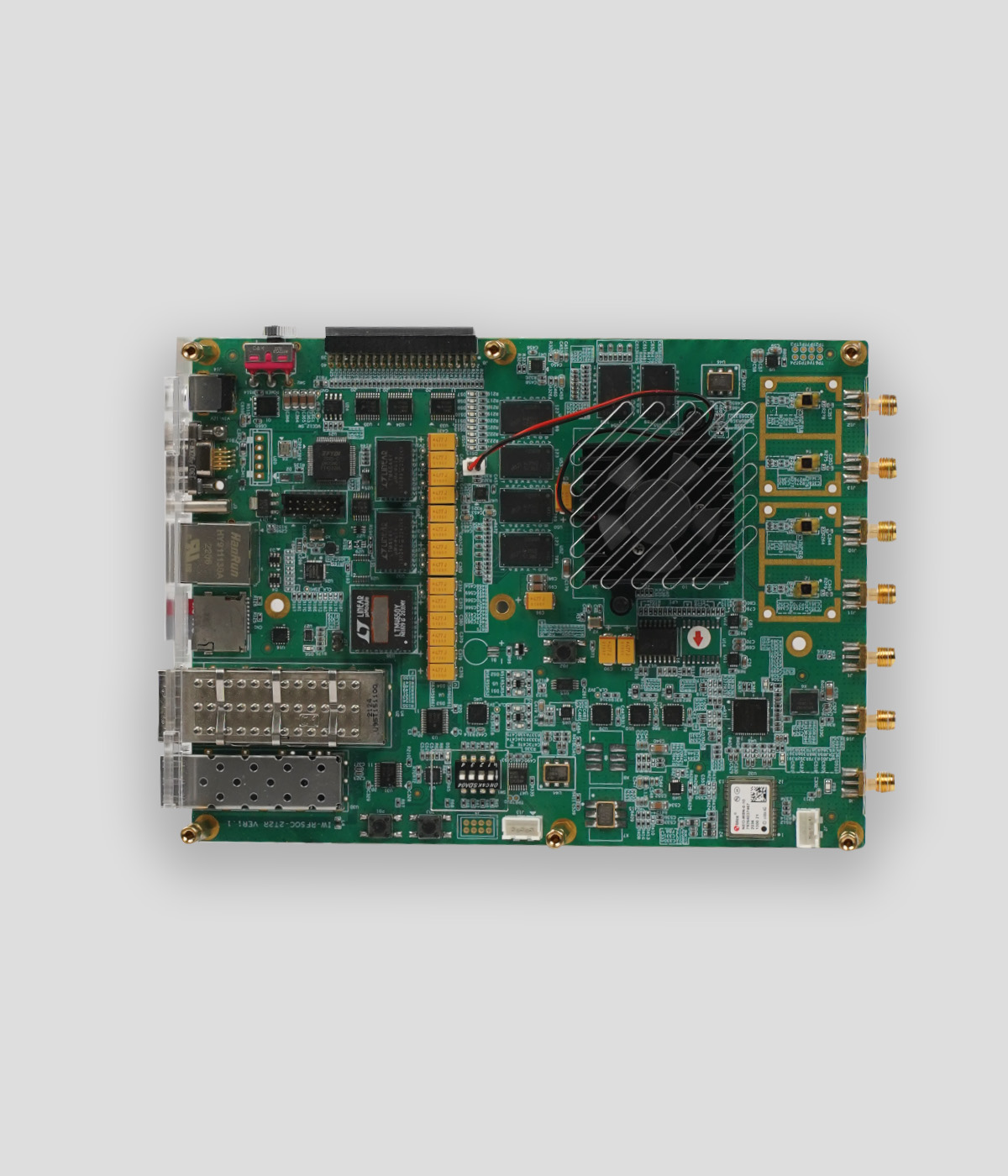

开源RFSOC算法验证评估板，采用 Xiinx ZYNQ UltraScale+ RFSoCZU47DR，由2路14位，采样率 5.0GSPS ADC 和2路14位，采样率9.85 GSPS DAC 端口提供支持。
本平台是一款典型的2x2 MIMO平台，外置 千兆以太网配置接口和40G以太网数据接口。本平台是一款集射频直采、逻辑门运算和嵌入式处理器为一身的高性能、多核异构软件无线电硬件平台。具有丰富的设计案例，包括逻辑门实现的通讯算法案例、嵌入式裸机设计案例、嵌入式系统设计案例、pynqjupyter设计案例和GNU radio设计案例，以满足各种不同形式入门学习和开发需求。区别于普通开发，平台支持PYNQ framework 架构和 GNU Radio开源平台。PYNQ架构是基于Python语言实现，极大的助力了软件人员对无线电产品的开发，并提供了丰富的软件无线电的开源示例。
1）RFSOC入门学习
2） 5G大规模MIMO
3）混合波束成形
4）信号检测与干扰
5）卫星通信
> FPGA芯片
• Zynq UltraScale+ XCZU47DR-2FFVE1156|
> RF接口
2XADC （14-bit、5.0GSPS） ports
2XDAC (14-bit, 9.85GSPS) ports
频率范围：DC-4GHz
> 接口速率
• 1X40G
> 内存
PS 4xDDR4(4GB,64bit,2666MT/s)
PL 2xDDR4(2GB,32bit,2400MT/s)
> 供电
• DC： +12V（接口形式：2.5mm圆头插座）
> 尺寸
• 180mmX135mm
> 环境温度要求
• 工作温度：-40°C~70°C
> PS端接口
2xQSPI flash（512MB,8bit）固化配置文件
1× 10/100/1000 Ethernet RGMII （RJ45） 网
口
1× USB_JTAG/UART 调试接口
1× JTAG 调试接口
1x Mircro SD Card
> PL端接口
2XADC（14-bit、5.0 GSPS）端口
2XDAC (14-bit, 9.85 GSPS)4#O
1XQSFP+40G光口
1XSFP+ 10G 光口
1XI2C接口的EEPROM
1XGPIO接口（接口形式：侧插SMA连接器）
GPS接口（接口形式：侧插SMA连接器）
1XSP接口和1路GPIO（接口形式：J30J连接器）
36XGPIOs（接口形式：2.0mm间距弯插排座）
1XRS232接口（接口形式：2.0mm间距弯插排座）
8XLEDs
