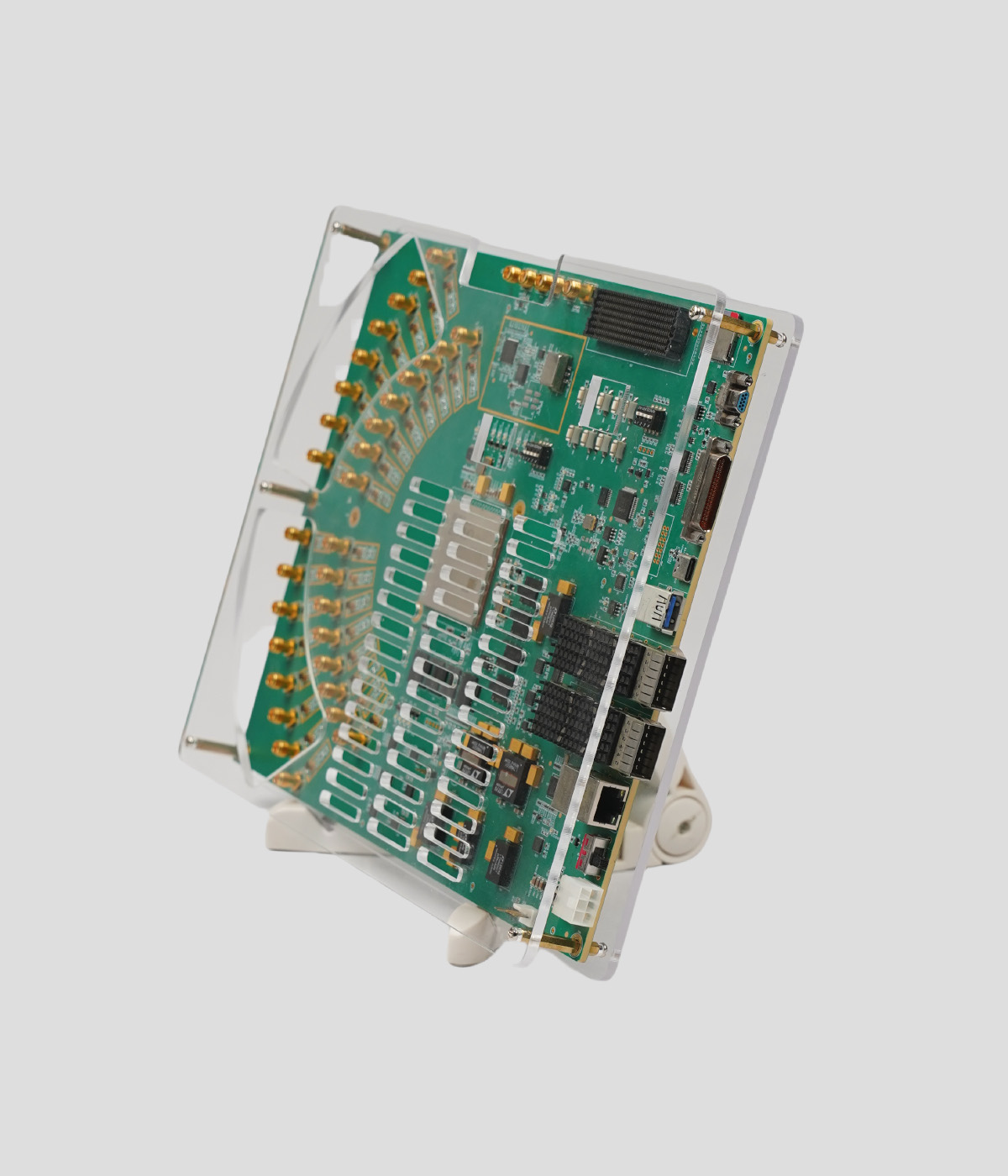

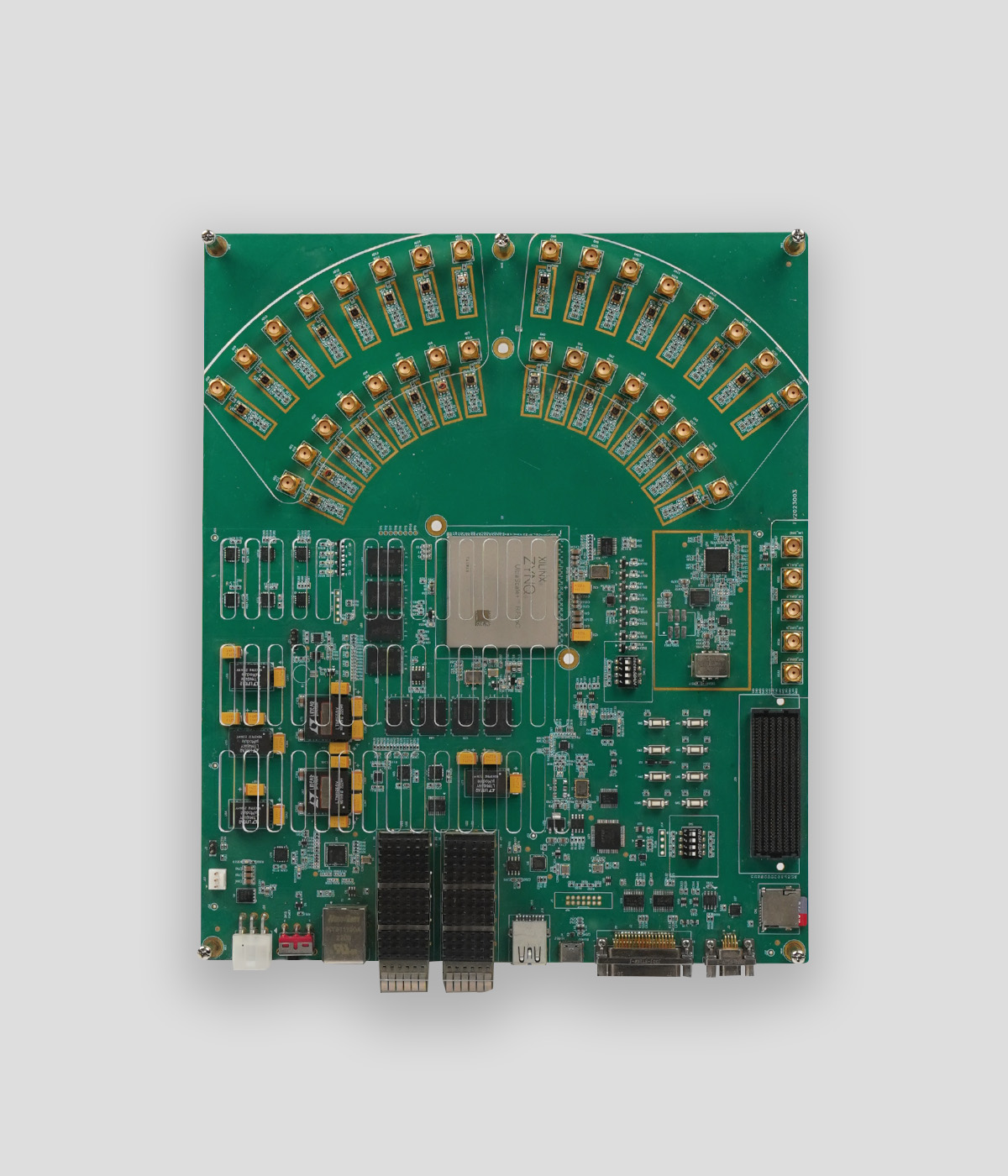

IW-RFSOC16TR-49DR 49DR同步信号采集发生平台专门面向5G无线、航空航天以及测试与测量行业，是快速推进原型设计和6GHz以下尖端射频应用开发的理想平台。平台搭载了Zynq UltraScale+RFSoC ZCU49DR器件，提供高速直接射频采样率，其16 通道14位RF-ADC的工作频率为2.5GSPS，16通道14位RF-DAC的工作频率为10GSPS。此外，49DR 评估板自身还带有两个4GB DDR4存储器。平台提供了各种不同的接口和连接器，能够支持多种不同的射频设计，并借助RFMC 2.0射频连接器、标准的FMC+ 接口、SFP28接口、SATA M.2连接器、USB3.0 连接等实现了I/O 的可扩展性。
性能指标：
＞ FPGA芯片
· Zynq UltraScale+ XCZU49DR-2FFVF1760I RFSoC
＞ RF接口
· X16ADC (14-bit 、2.5GSPS) ports
· X16DAC (14-bit、9.85GSPS) ports
＞ 内存
· PS 4XDDR4（8GB,64bit, 2400MT/s）
· PL 4XDDR4（8GB,64bit, 2400MT/s）
＞ 板卡供电
· ATX电源供电接口（DC+12V）
＞ 尺寸
· 280mm*233mm
＞ 功耗
· 25W（根据用途，以实测值）
＞ 环境温度要求
· 工作时-40℃~70℃
＞ PS端接口
· 2x QSPI flash(128MB,8bit) 固化配置文件
· 1x USB 3.0 Port
· 1x 10/100/1000 Ethernet RGMII (RJ45) 网口
· 1x USB_JTAG/UART调试接口
· 1x Mircro SD Card
· 1x GPIO X32 J30J-37ZKW-J接口
＞ PL端接口
· 1x FMC+扩展接口（可扩展两路百G光口）
· 16路ADC (14-bit 、2.5GSPS)端口
· 16路DAC (14-bit、9.85GSPS)端口
· 2x QSFP 100G光口
· 1路GPIO扩展接口
· 1路UART接口
· 8x Button + 12x LED
＞ 接口速率
· 支持100GE（2个）
· 兼容支持40GE（2个）
