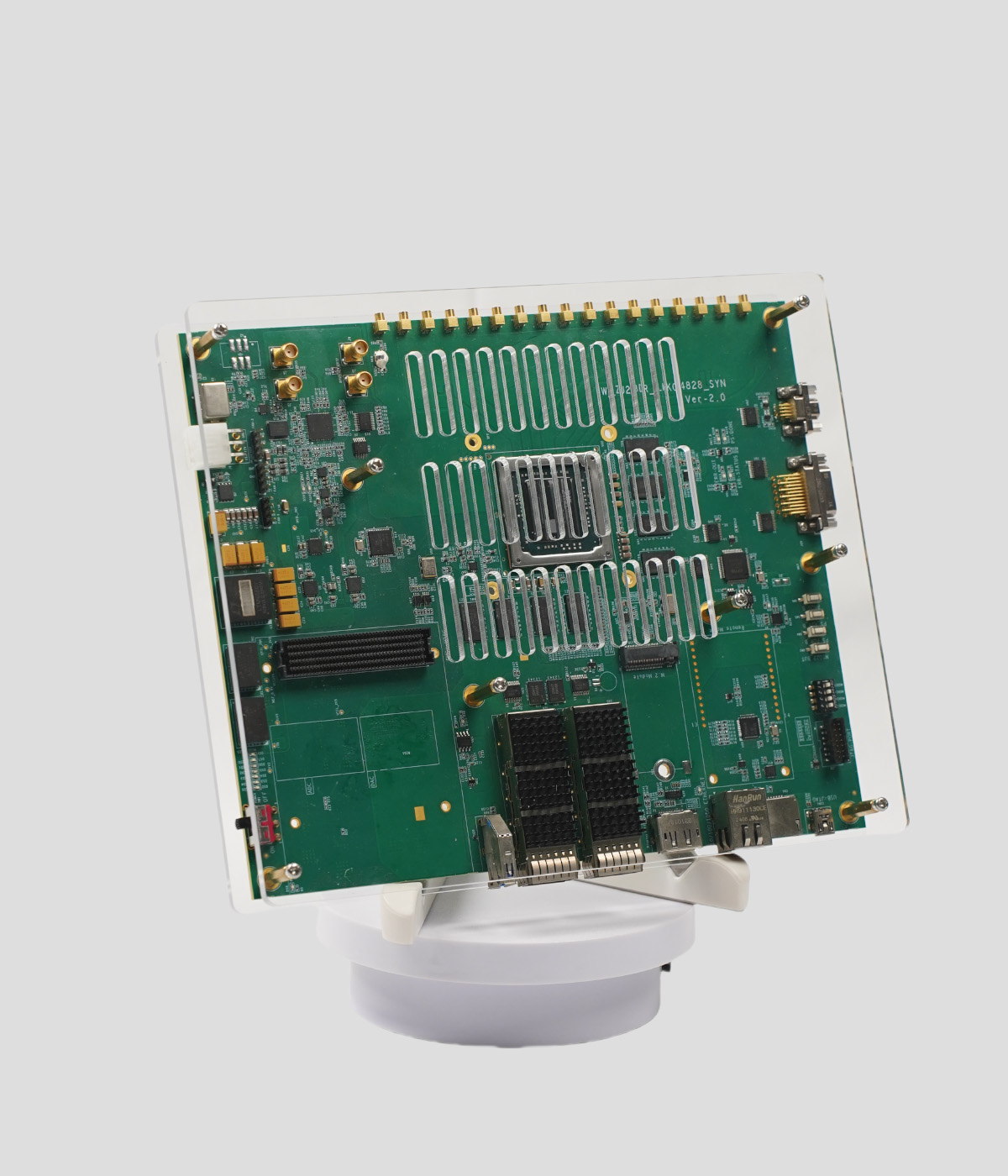

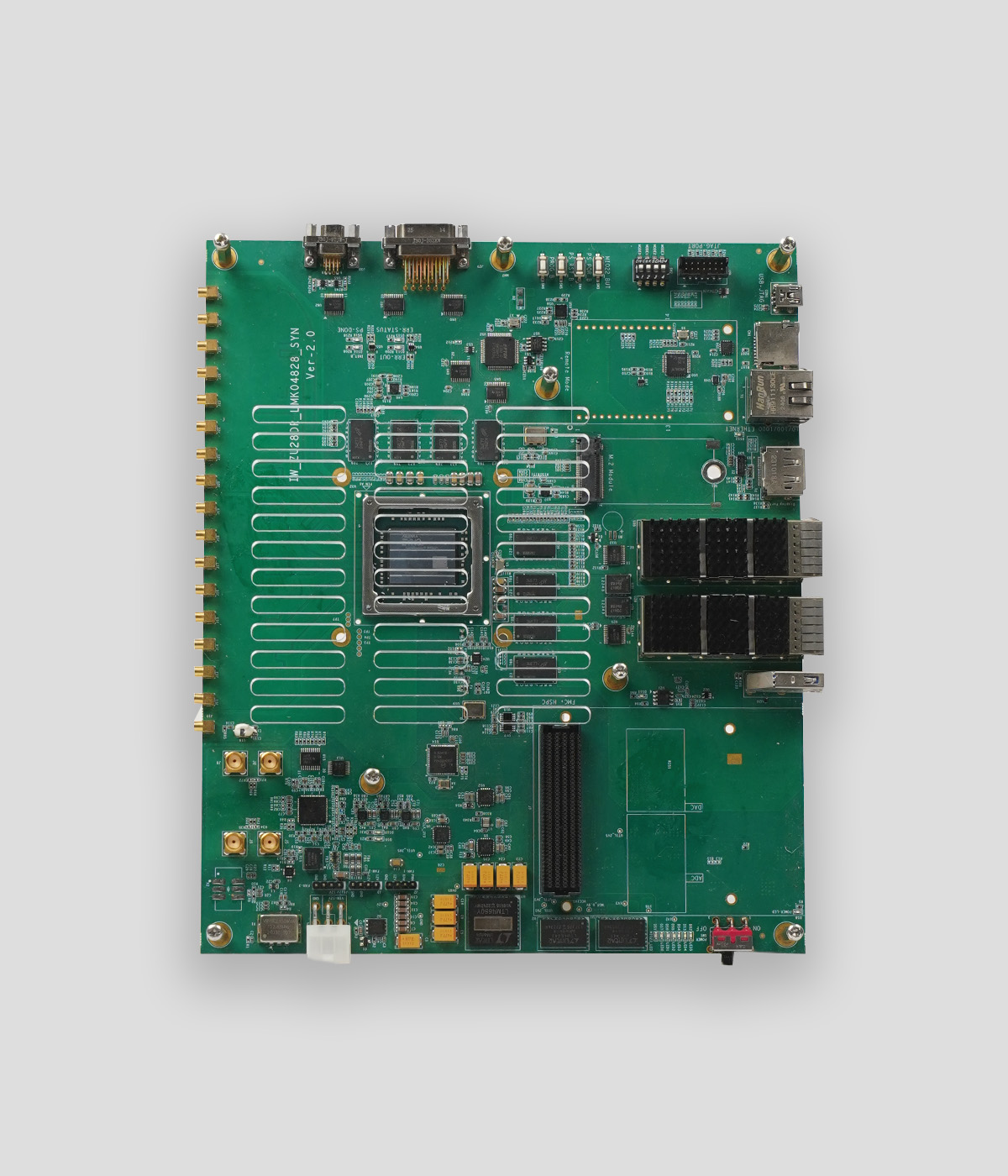

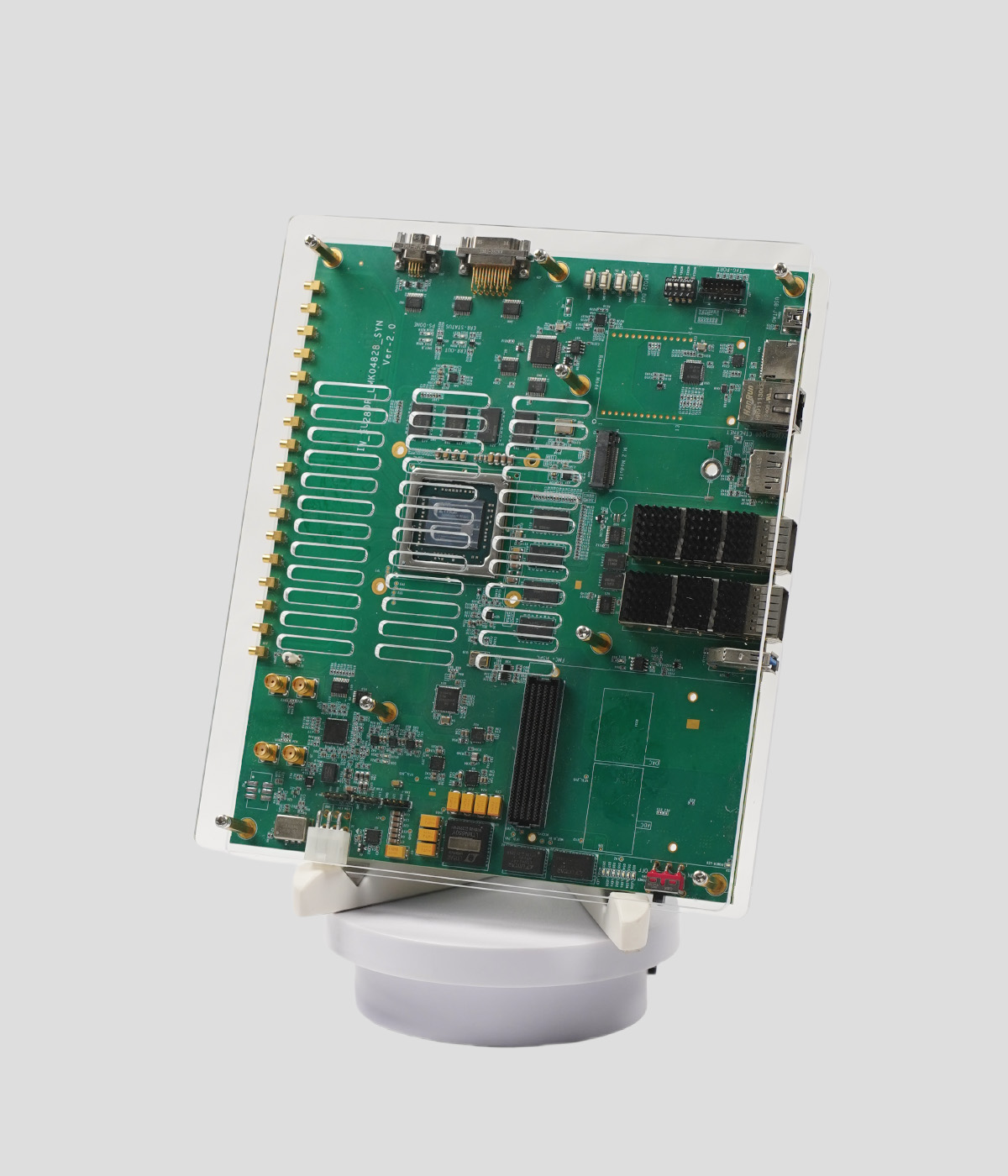

IW-RFSOC-47DR/48DR是基于Zynq UltraScale + RFSoC ZU47DR主芯片（IC内部已集成高速ADC和DAC）的 算法评估板，支持多板级联，它提供了一种 COTS 解决方案，可以提供 RFSoC 的优势，同时可以更有效地卸载数据并享COTS 带来的好处：用户获 得尽可能快地部署，同时利用较低的拥有成本，生命周期支持和简化未来的技术插入。该产品支持8路14位ADC 5.0 GSPS ， 8路14位DAC 9.85 GSPS。可以降低 RF信号处理链的复杂性，最大化输入/输出通道密度，而不会牺牲宽带宽并 利用异构处理能力 ，并且拥有更低的功耗（取消 了 ADC/DAC 组件，消除了 FPGA至模拟的接口功耗）。Zynq UltraScale+ 器件中提供 ARM Cortex-A53 处理子系统、UltraScale+ 可编程逻辑和最高信号处 理带宽，能够提供综合 RF 信号链，满足无线、有线电视接入、测试测量、早期预警／雷达以及其它高性能 RF 应用需求。
· 测试和测量
· 卫星通信
· LiDAR
性能指标：
＞ FPGA芯片
· XCZU47DR(48DR)-L2FSVG1517I
＞ 存储结构
· PS 4xDDR4(4GB,64bit,2400MT/s)
· PL 4xDDR4(4GB,64bit,2666MT/s)
· PS 2xQSPI flash(512MB,8bit) 固化配置文件
· PS 1xMicroSD卡槽
· PS 1xSATA .M2硬盘扩展接口（6G speed）
＞ 尺寸
· 240mm x 200mm
＞ 高速接口
· PL x2QSFP 100G光口
· PL x1FMC扩展端口
· x8ADC (14-bit 、5GSPS)端口
· x8DAC (14-bit、9.85GSPS)端口
＞ 主要接口
· x1 10/100/1000 Ethernet RGMII (RJ45)
· x1 Display Port视频接口
· x1 USB 3.0 Port
· x1 ATX电源供电接口（DC +12V）
· x1 USB-JTAG/UART调试接口
· x1 JTAG接口
· x3 PMOD接口
· x1 SPI WIFI_BT board 扩展接口
· x4 按键
· 4路拨码开关
· 外部同步时钟端口
