RFSOC DSP

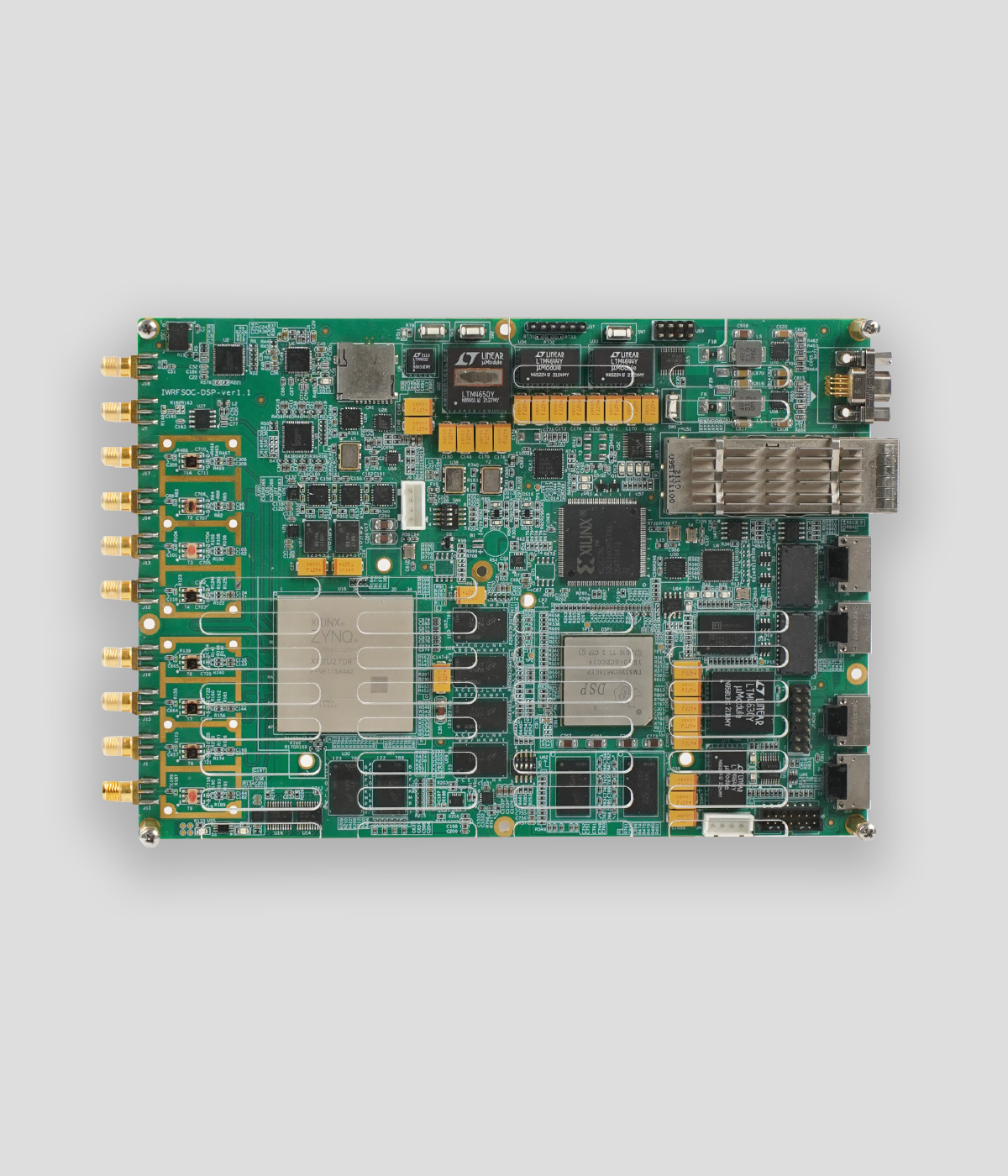

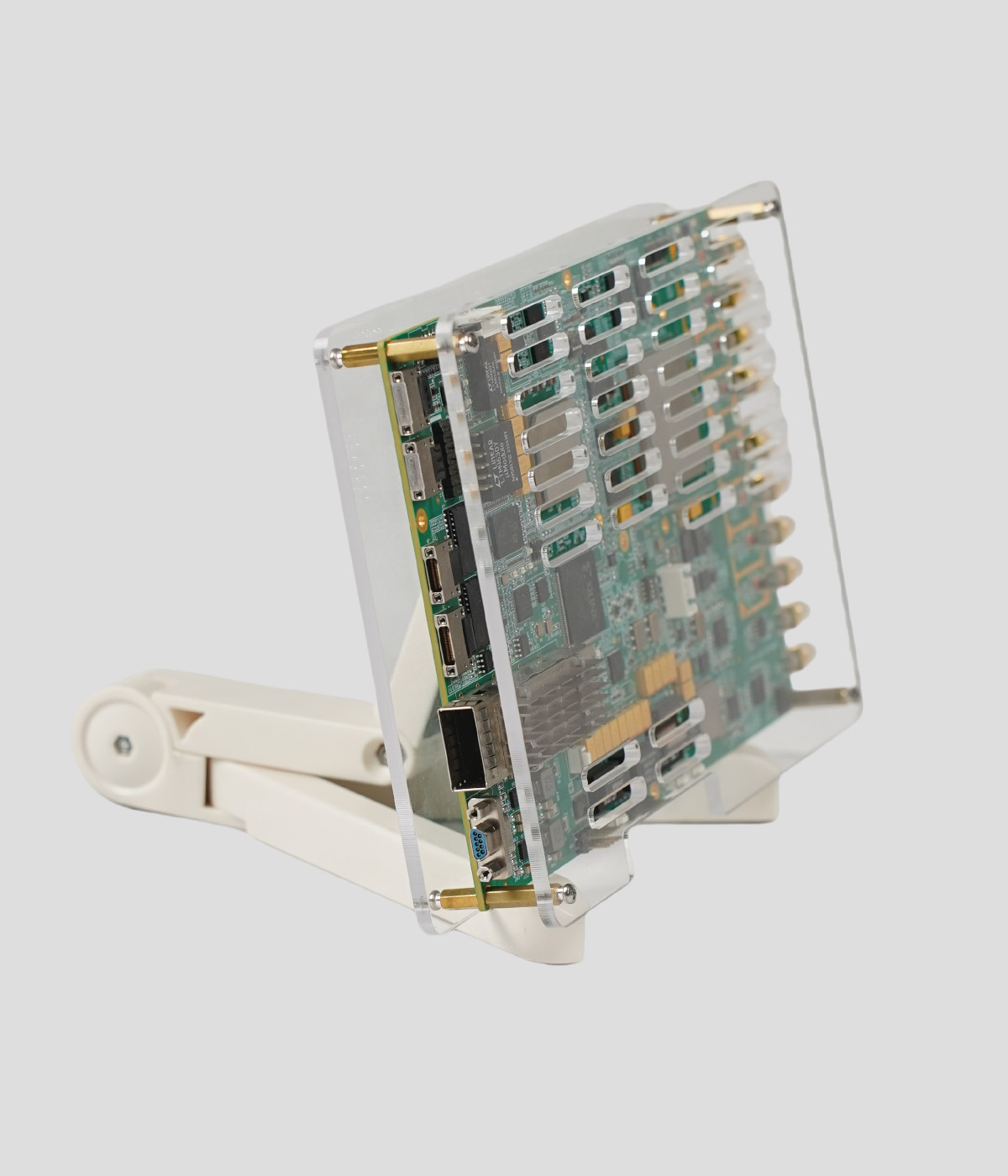

InterWiser RFSOC+TMS320C6678 DSP数模混和信号处理模块设计用于集成到需要小尺寸,低功耗和实时处理的已部署RF系统中, Xilinx ZYNQ UltraScale + RFSoC ZU47DR的FPGA+ADDA集成芯片。
留言咨询
产品手册

InterWiser RFSOC+TMS320C6678 DSP数模混和信号处理模块设计用于集成到需要小尺寸,低功耗和实时处理的已部署RF系统中, Xilinx ZYNQ UltraScale + RFSoC ZU47DR的FPGA+ADDA集成芯片。实现4T4R的信号发射、采集和控制,专用的TMS320C6678ACYPA作为DSP处理IC,为平台增加更多的处理运算能力。


产品应用

◇ 相控阵雷达

◇ 5G大规模MIMO

◇ 混合波束成形

◇ 信号检测与干扰

◇ 卫星通信


产品参数

性能指标:

主芯片

◇ FPGA:

· Zynq UltraScale+ XCZU47DR-2FFVE1156I

· Quad-core Arm® Cortex®-A53 processing subsystem

◇ DSP:

· TI TMS320C6678ACYPA

· 8  TMS320C66x DSP 内核子系统,频率为 1.00 GHz

1.25GHz

· 320 GMAC/160 GFLOP @ 1.25GHz

· 每个内核 32KB L1P、32KB L1D、512KB L2

· 4MB 共享 L2

高速接口

· 4XADC (14-bit 5.0 GSPS) ports

· 4XDAC (14-bit、9.85 GSPS) ports

RF频率范围:DC-6GHz

存储结构

◇ FPGA:

· PL DDR4组件2xDDR4(2GB,32bit,2000MT/s)

· PS DDR4组件4xDDR4(4GB,64bit,2400MT/s)

◇ DSP:

· DDR3存储器,容量1GB,32bit

尺寸

· 190 mm x 135 mm

供电电压

· 18-36DCV

主要接口

FPGA端普通I/O引脚连接DSP、串口、led灯等,GTH连接 DSP和高速接口

◇ FPGA:

· 千兆以太网:10/100/1000 Ethernet

· 40G QSFP光口

GPIO接口、422接口、LVDS

· QSPI flash代码存储

· Clocks & Synchronization

· 时钟输入2.4GHz

· 时钟功率2.5dBm~8dBm

◇ DSP:

· 千兆以太网接口

· FLASH存储器

· 422接口
